1. Vì sao phải nối đất ESD trong sản xuất điện tử?
-
Linh kiện điện tử nhạy cảm với ESD: Chỉ cần một dòng phóng tĩnh điện vài chục volt cũng có thể làm hỏng lớp oxit cổng MOSFET hoặc phá vỡ cấu trúc bán dẫn.
-
Ngăn ngừa phóng điện ngẫu nhiên: Nối đất giúp “xả” lượng tĩnh điện tích tụ trên người hoặc thiết bị về hệ thống ground, tránh hiện tượng phóng xung điện vào sản phẩm.
-
Đảm bảo tuân thủ tiêu chuẩn quốc tế: Các tiêu chuẩn như ANSI/ESD S20.20, IEC 61340 yêu cầu trang bị hệ thống nối đất đúng kỹ thuật trong toàn bộ khu vực EPA để đảm bảo chất lượng đầu ra.
-
Giảm tỷ lệ lỗi – nâng cao năng suất: Kiểm soát ESD tốt giúp giảm tỉ lệ hỏng hóc, cải thiện độ tin cậy sản phẩm và mang lại hiệu quả kinh tế cho nhà máy
2. Cách setup một khu vực làm việc phòng chống ESD đúng chuẩn

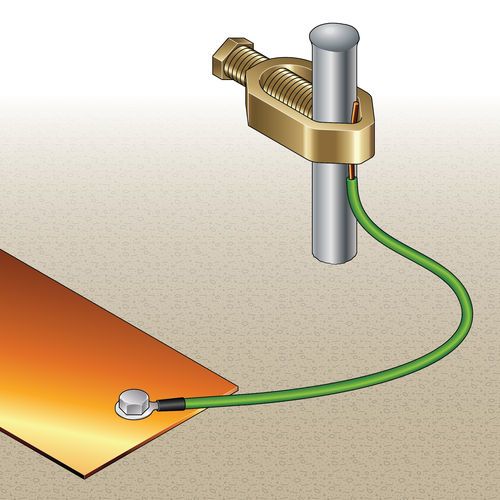

2.1. Thiết kế hệ thống nối đất tổng (Earth Bonding System)
-
Sử dụng thanh cái hoặc dây dẫn đồng có điện trở thấp kết nối đến hệ thống tiếp địa chính của nhà xưởng.
-
Tất cả thiết bị chống tĩnh điện đều phải kết nối về một điểm nối đất trung tâm (Common Ground Point) để tránh chênh lệch điện thế.

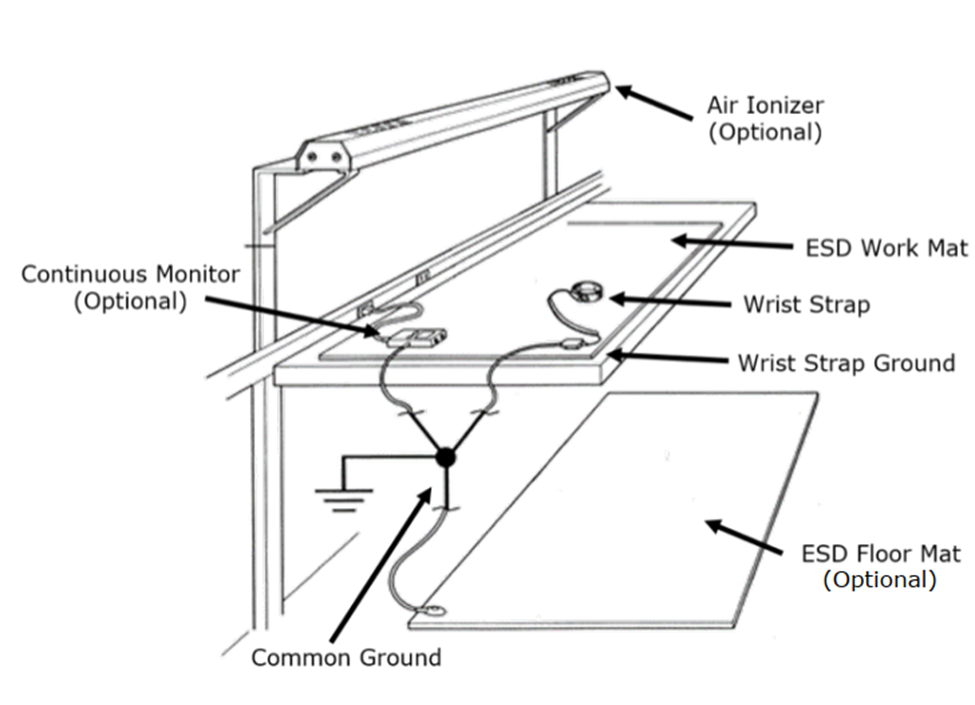

2.2. Tiêu chuẩn hóa bàn làm việc (EPA Station)
| Thiết bị cần thiết | Yêu cầu kỹ thuật theo ANSI/ESD S20.20 |
|---|---|
| Thảm bàn chống tĩnh điện | Điện trở bề mặt 10^6 – 10^9 Ω |
| Dây nối đất cho thảm | Kết nối đến điểm ESD Ground |
| Vòng đeo tay ESD | R< 3.5*10^7 Ω khi đeo |
| Dây nối đất vòng tay | Có điện trở an toàn 1 MΩ tích hợp |
| Giày/dép ESD và thảm sàn | Tổng điện trở người-sàn < 10^9 Ω |
| Ionizer (nếu cần) | Trung hòa ion khi xử lý linh kiện nhạy cảm |
>>Xem thêm: Thanh ion bar chống tĩnh điện KE series
2.3. Hướng dẫn vận hành và tuân thủ
-
Người vận hành bắt buộc đeo vòng tay và kết nối đúng điểm ground trước khi thao tác linh kiện.
-
Nền khu vực EPA phải sử dụng thảm chống tĩnh điện kết nối đất.
-
Thực hiện kiểm tra điện trở vòng đeo tay, dép ESD hàng ngày bằng ESD tester.
-
Trang bị ionizer (quạt ion, thanh ion) tại vùng thao tác linh kiện để trung hòa ion trong không khí.
Kết luận
Nối đất ESD là “tuyến phòng thủ đầu tiên” trong việc bảo vệ linh kiện điện tử khỏi hư hỏng do phóng tĩnh điện. Việc thiết kế và vận hành khu vực EPA đúng tiêu chuẩn ANSI/ESD S20.20 không chỉ giúp giảm tỷ lệ lỗi sản phẩm mà còn góp phần nâng cao năng suất, chất lượng và uy tín của doanh nghiệp trong ngành công nghiệp điện tử.
